型号说明:
PANTHER型号命名规则
例：PTPN-1800N-023
PANTHER
称重显示仪
PN：面板式
HN：防尘式
1：模拟秤
0：无
4：DeviceNet
5：Modbusplus
6：AB RIO
8：模拟量输出
9：PROFIBUS DP
2：OC门输出
0
N：普通型
X：防爆型
023：中国
产品特点:
¢ PANTHER称重终端是梅特勒-托利多公司为化学工业、制药、食品和其它过程工业应用而设
计的高品质称重终端产品。 ¢ PANTHER采用△-∑模数转换及数字处理技术，为工业称重需求提供多种应用方式:称重显
示、检重、分选、定值控制等。 ¢ PANTHER称重终端所独具的TraxDSPTM数字滤波专利技术能使您实时地得到稳定的重量值，即
使在所联接的秤体上有运动设备,也可以通过调节称重终端的参数而得到真实的重量数据。
其简洁的操作方式及两种金属外壳形式可使PANTHER称重终端极方便地应用于恶劣的工业环
境。 ¢ 使用防爆型PANTHER称重终端可工作于2区防爆环境。
技术指标:
结构形式 面板式安装(PTPN-xxxx型)，防水型不锈钢前面板，前面板为IP65防护等级 墙/台式安装(PTHN-xxxx型)，角度可调，全不锈钢密封，整体IP65防护等级
工作环境 工作环境温度：-20~+50摄氏度，相对湿度为10%~95%，无冷凝
工作电源 110/220VAC；最大功耗12W
键盘显示 六只防水型功能键，7位荧光数码显示器，7只指示光标，3只功能状态指示
灯(LED)
称重处理 △-∑模数转换技术；A/D转换速度为>300次/秒；最大显示分度数为10,000
称重接口 一路称重信号输入；可驱动至6只350欧姆电阻应变式称重传感器
通讯接口 一只RS-232、单次重量数据输出/连续重量数据输出。可用于联接串行打印
机或计算机
控制接口 三个重量输出预置点(接点容量可选，基本型为TTL接口)、一个可定义的输
入点。
PLC接口 ProfiBus-DP现场总线接口；Allen-Bradley公司PLC的RIO接口；ModBus
Plus(MB+)接口；16位D/A精度的模拟量输出接口
工业总线 DeviceNet工业总线接口
集成功能 称重显示功能、物件检重功能、物件重量分选功能、定值控制功能
显示：
键盘：

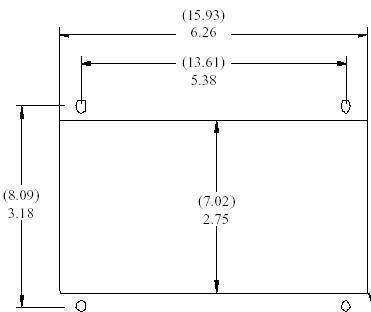

开孔尺寸：
