称重控制仪表
大屏幕显示器

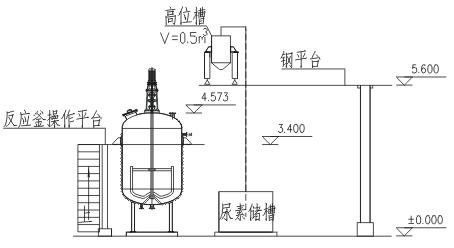

计量控制应用图例

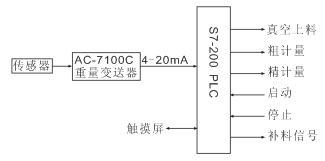

电气控制流程图
方案说明
1、尿素由真空上料机吸到秤斗,真空上料部分在市场上有成品可买到,可由我方购买或者由
需方购买都可。
2、尿素的计量采用减量计量方式,配料过程为:
a、先在触摸屏上设定好配料的目标量和补料的目标量,启动第一次配料,真空上料机往称
重斗中加料到第一次补料的目标量,关闭真空上料机。称重斗打开配料阀门,开始粗配
料(加料到反应釜),到达预设值后,开始点动精配料(即点动配料),直致配料完成。
b、第一次配料完成后,等待第二次配料。
c、输入第二次配料与补料的目标量,启动第二次配料,真空上料机往称重斗加料到第二次
补料的目标量,关闭真空上料机,补料完成,称重斗打开配料阀门,开始先粗配料,再
精配料,直致配料完成。
d、第二次配料完成后,等待第三次配料。
e、输入第三次配料与补料的目标量,启动第三次配料,真空上料机往称重斗加料到第三次
3、因为三次配料量都不一样,为了提高配料的精度,所以分三次补料,每次补料量都不一样。
